T6 - Introducción al Modelado Conceptual

Universidad de Sevilla

Departamento de Lenguajes y Sistemas Informáticos

Objetivos

Contenido

  • Introducción
  • Notación UML
  • Diagramas de clases
  • Diagramas de objetos
  • Creación de modelos conceptuales

Contenido

  • Introducción
  • Notación UML
  • Diagramas de clases
  • Diagramas de objetos
  • Creación de modelos conceptuales

¿Qué es el modelado conceptual?

El modelado conceptual es una técnica de análisis de requisitos y de diseño de bases de datos.

Como técnica de análisis de requisitos…

  • Ayuda a identificar problemas en los requisitos antes de comenzar el desarrollo, evitando gastos innecesarios.

Como técnica de diseño de bases de datos…

  • Permite representar de forma abstracta los conceptos y hechos relevantes del dominio del problema y transformarlos posteriormente en un esquema de una base de datos concreta.

¿Qué es el dominio del problema?

Área de experiencia o aplicación que necesita conocerse para resolver un problema.

En el ámbito de los sistemas de información, el dominio del problema es el conjunto de conceptos interrelacionados que es necesario conocer para entender el negocio del cliente, y por lo tanto, para poder entender sus necesidades y proponer una solución adecuada.

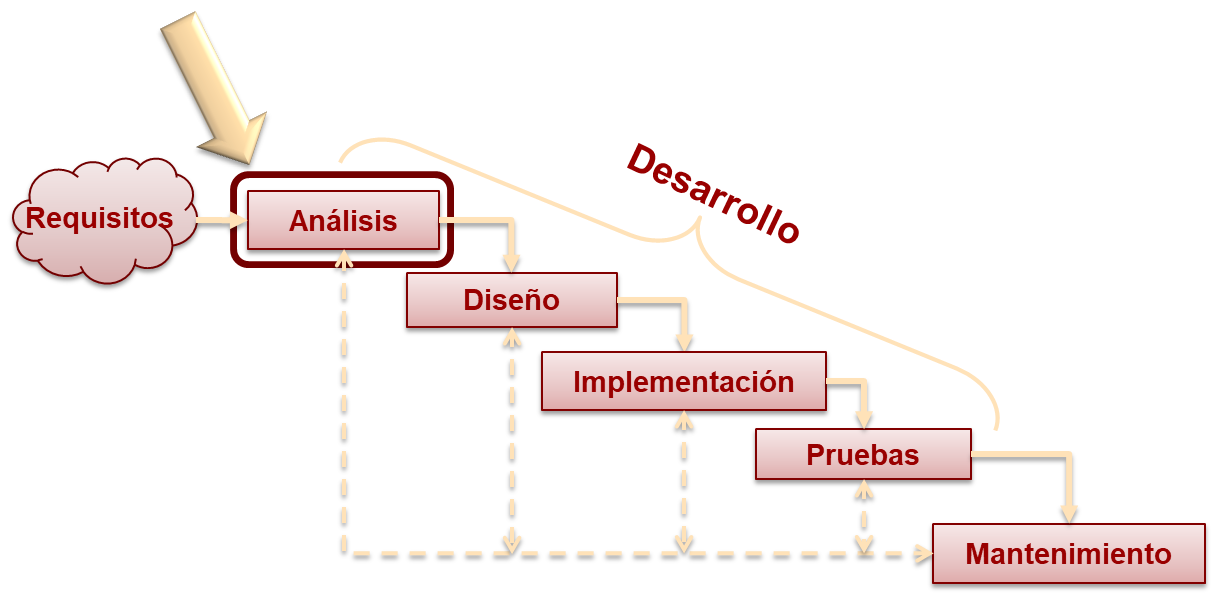

¿Cuándo se usa el modelado conceptual?

Independientemente del ciclo de vida, se utiliza durante el análisis.

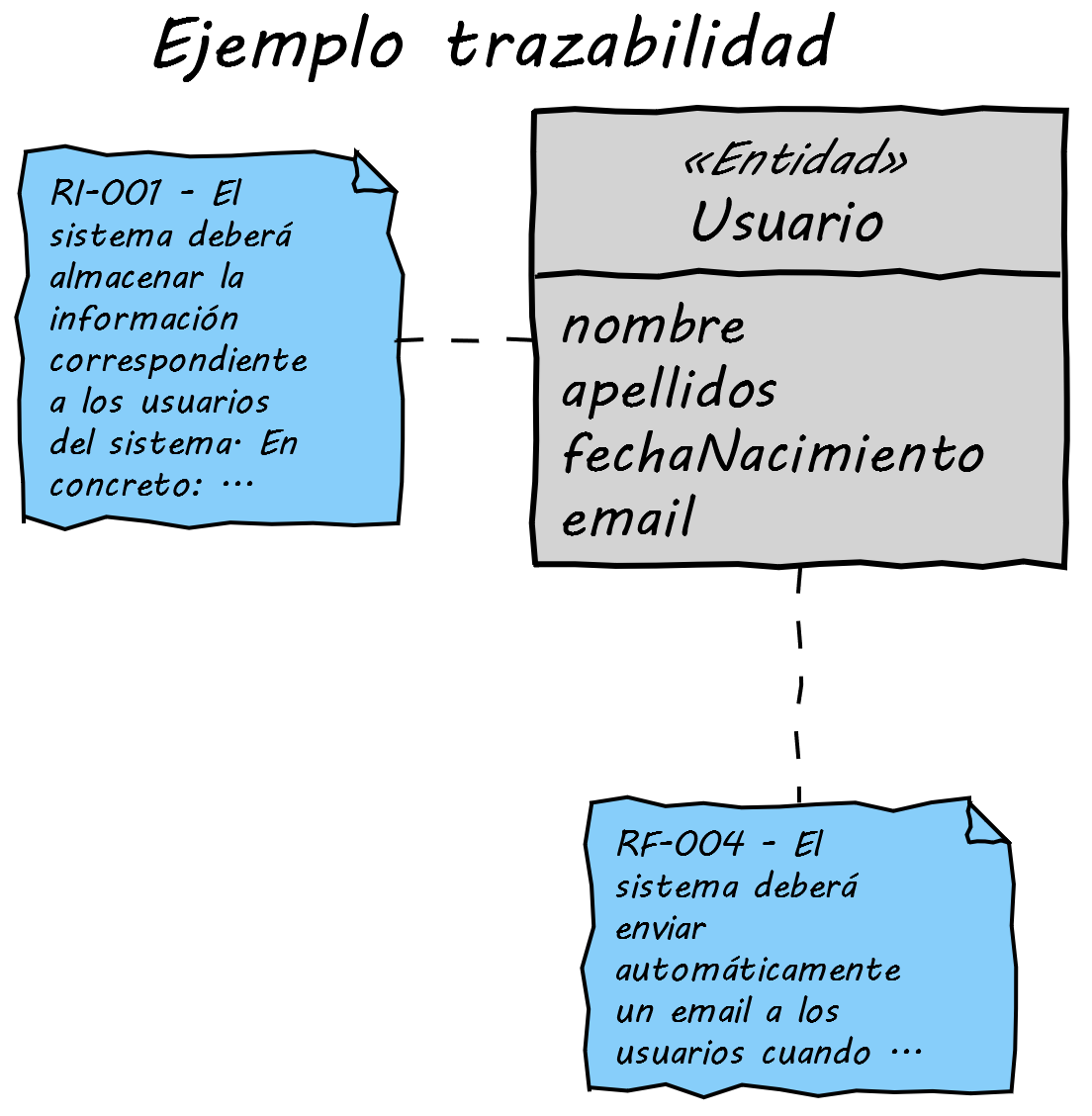

Trazabilidad hacia requisitos

Cada elemento del modelo conceptual debe justificarse mediante trazabilidad explicita con:

  • Requisitos de informacion
  • Reglas de negocio

Estándar para modelado conceptual

UML (Unified Modeling Language).

Resultado de la fusión de varias propuestas previas.

Gestionado por la OMG (Object Management Group).

Ampliamente usando en la industria del software.

Múltiples herramientas disponibles.

Define 14 tipos de diagramas para modelar sistemas software (versión 2.4.1, agosto 2011).

Para modelado conceptual, se utilizan principalmente:

  • Diagramas de clases
  • Diagramas de objetos

Conceptos básicos del modelado conceptual

Clase entidad

  • Atributo

Asociación

  • Rol
  • Multiplicidad

Objeto (instancia de una clase)

Enlace (instancia de una asociación)

Generalización/especialización

Composición y agregación

Contenido

  • Introducción
  • Notación UML
  • Diagramas de clases
  • Diagramas de objetos
  • Creación de modelos conceptuales

Clase entidad

Representa un concepto relevante del dominio del problema sobre el que el sistema debe almacenar información porque así se ha especificado (o se deduce) en uno o más requisitos.

Se nombran mediante un sustantivo en singular.

Atributo de una clase entidad

Son propiedades asociadas a un concepto relevante del dominio del problema que el sistema debe almacenar porque así se ha especificado (o se deduce) en uno o más requisitos.

Se nombran mediante un sustantivo en singular.

Los valores de los atributos deben ser atómicos.

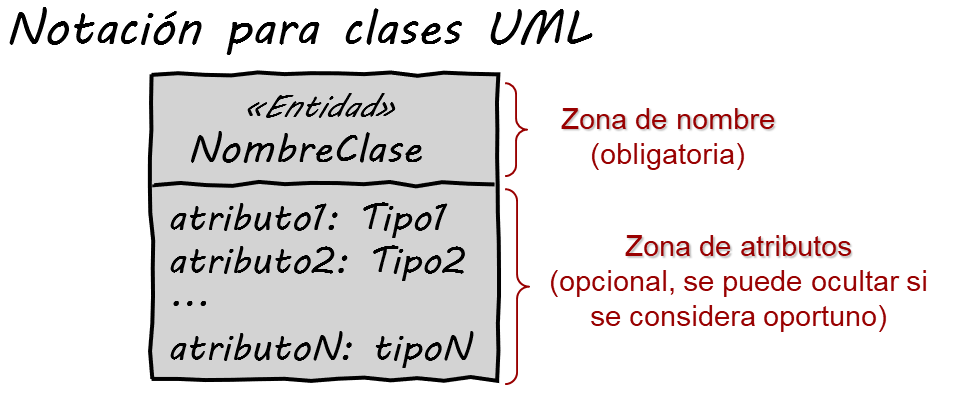

Notación para las clases entidades UML

Con el estereotipo «Entidad» se indica que la clase representa una entidad y no una clase de un lenguaje de programación orientado a objetos.

En modelado conceptual se asumirá el estereotipo «Entidad» por defecto.

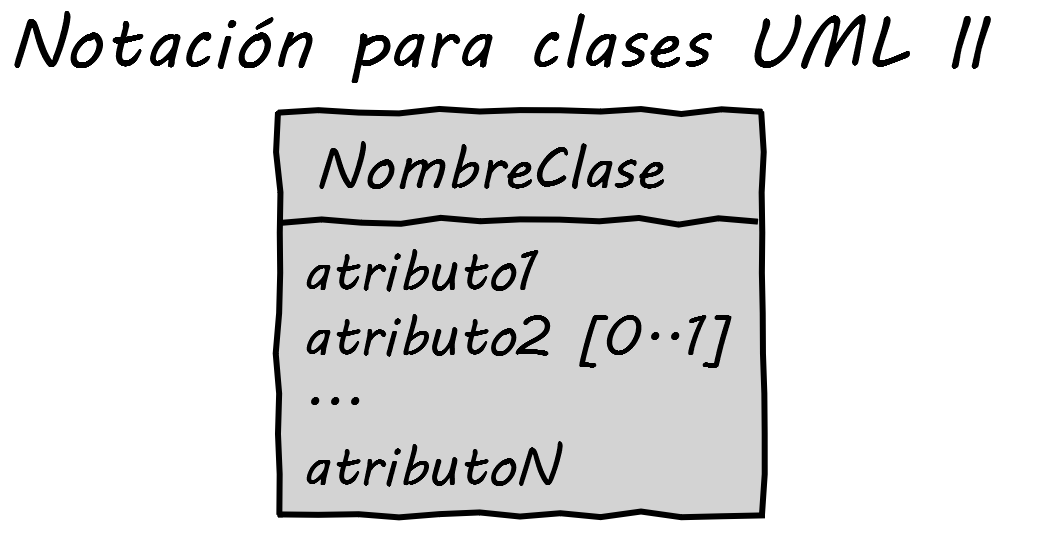

Notación para las clases entidades UML

En modelado conceptual no se suele especificar el tipo de los atributos (salvo los enumerados).

Mediante [0..1] se indica que el atributo es opcional, es decir, que habrá momentos en los que no se conocerá su valor y se representará mediante un valor nulo.

El valor de atributo2 puede ser nulo

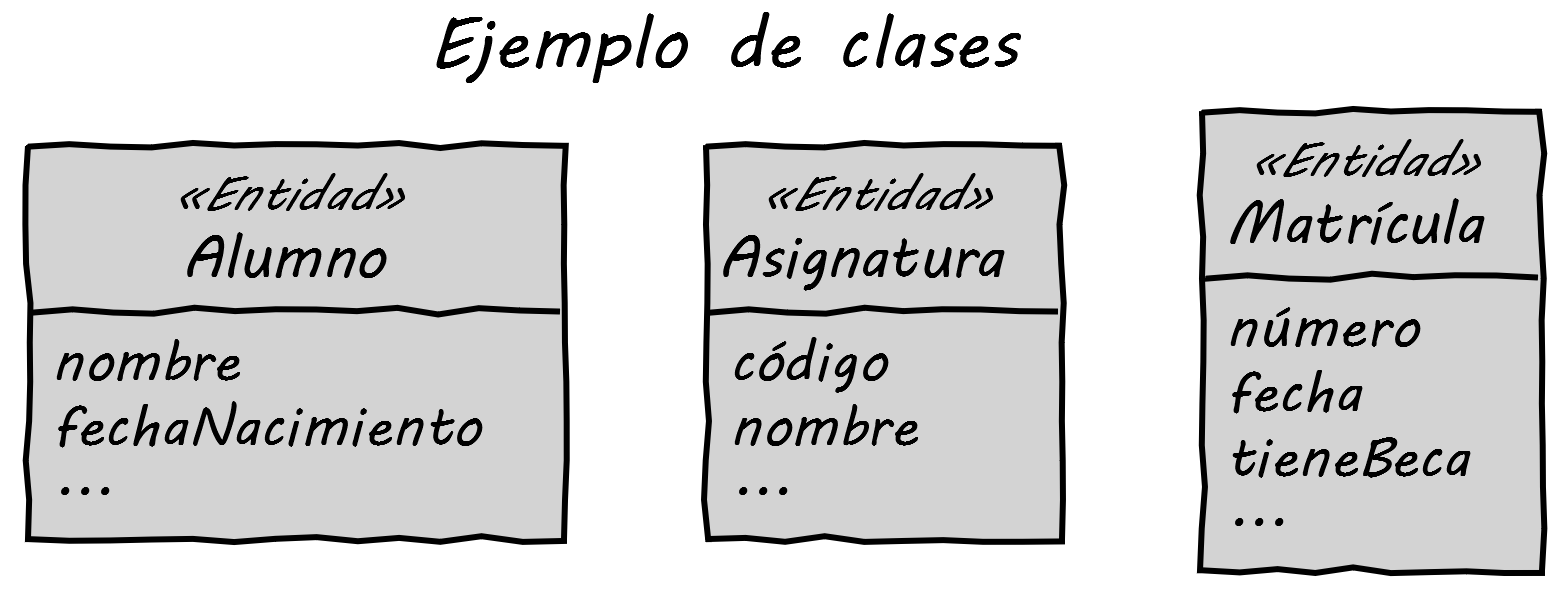

Ejemplo de clases UML

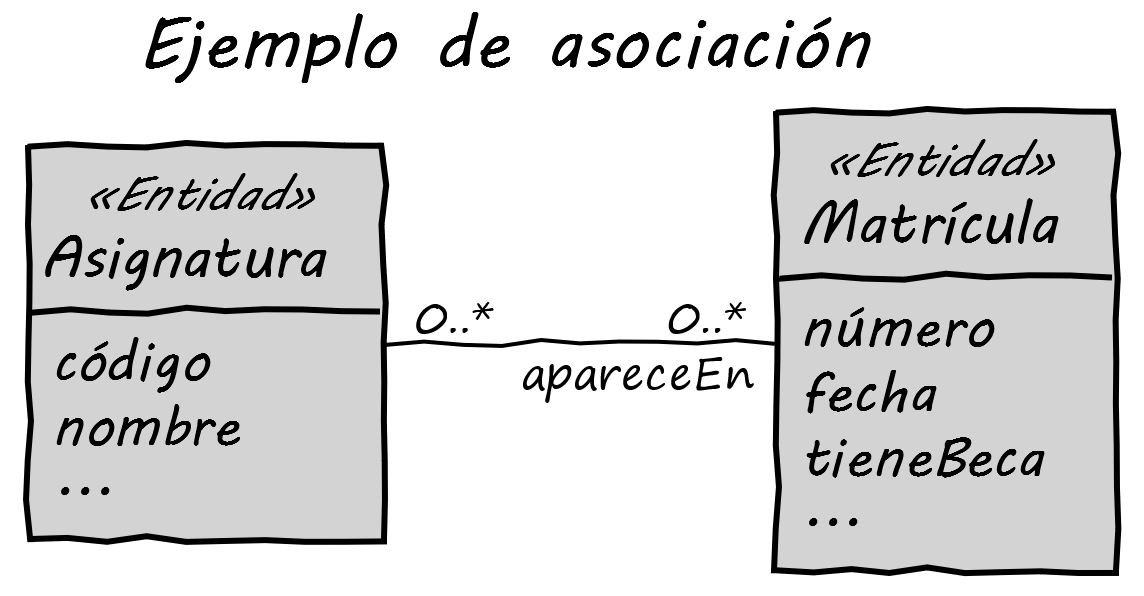

Asociación entre clases entidades

Representa algún tipo de relación entre dos o más conceptos relevantes del dominio del problema que el sistema debe almacenar porque así se ha especificado (o se deduce) en uno o más requisitos.

Se nombra mediante un verbo en tercera persona del singular y las preposiciones que hagan falta.

Debe formar una frase con sentido al leerla con los roles.

Rol de un extremo de una asociación

Papel que juega cada una de las clases que participan en una asociación.

Solo es necesario indicarlo en asociaciones de una clase consigo misma o cuando existe más de una asociación entre dos clases.


Multiplicidad

Dado un objeto de una clase, indica los números mínimo y máximo número de objetos de la otra clase con los que puede estar asociado.

Multiplicidad

0..1: opcional

0..*: opcional múltiple

1..1: obligatoria

1..*: obligatoria múltiple

*: equivalente a 0..*
1: equivalente a 1..1

Notación para asociaciones en UML

Generalización/especialización

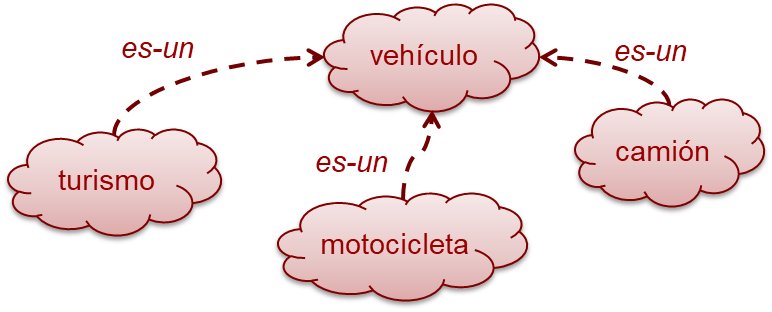

A veces, algunos de los conceptos del dominio del problema presentan entre ellos relaciones del tipo es-un, por ejemplo:

Estos conceptos suelen tener propiedades comunes, que al modelarlos conceptualmente aparecen como atributos o asociaciones comunes.

Introducción al Modelado Conceptual

Generalización/especialización

La clase más general (la superclase), contiene todas las propiedades (atributos y asociaciones) comunes, que son heredados por las clases más específicas (las subclases).

Todas las instancias de las subclases se consideran también instancias de la superclase.

La generalización es una relación transitiva y antisimétrica.

Notación para la generalización en UML

Clasificación completa/incompleta (restricciones)

  • {completa}: las instancias de la superclase deben ser instancias de al menos una subclase, la superclase es abstracta.
  • {incompleta}: puede haber instancias de la superclase que no lo sean de ninguna subclase.
  • {disjunta}: las instancias de la superclase pueden ser instancias de una sola subclase.
  • {solapada}: las instancias de la superclase pueden ser instancias de una o más subclases.

Notación para la generalización en UML

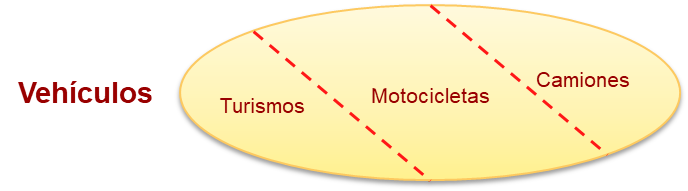

{completa, disjunta} implica una partición del conjunto de instancias de la superclase.

Notación para la generalización en UML

Composición

Asociación especial que representa el concepto de ser-parte-de o de estar-compuesto-por:

  • Una parte sólo puede pertenecer a un todo.
  • Una parte no puede existir sin pertenecer a un todo.
  • Es una relación transitiva y antisimétrica.
  • Puede ser recursiva.
  • La eliminación del todo implica la eliminación de todas sus partes.

Notación para la composición en UML

Compuesto: El rombo negro identifica al compuesto. Su multiplicidad es siempre 1, por lo que no es necesario indicarla.

Componente: La multiplicidad del componente puede ser variable, por tanto, hay que indicarla


Agregación

Es similar a la composición, pero más débil:

  • Una parte puede pertenecer a uno, varios o ningún todo.
  • Una parte sí puede existir sin pertenecer a un todo.
  • La eliminación del todo no implica la eliminación de todas sus partes.
  • Sigue siendo transitiva, antisimétrica y recursiva.

Notación para la agregación en UML

Agregado: El rombo blanco identifica al agregado. A diferencia de la composición, puede tener cualquier multiplicidad (un componente puede pertenecer a más de un agregado)

Componente: La multiplicidad del componente puede ser variable, por tanto, hay que indicarla


Notación para clases asociación en UML

Notación para clases asociación en UML

La clase asociación puede modelarse como componente de cualquiera de las clases que participan en la asociación, pero sólo de una, ya que una parte sólo puede pertenecer a un todo.


Ambos modelos son equivalentes.

Notación para restricciones

Se representan mediante notas. El texto suele ir entre llaves, indicando tanto el nombre de la restricción como su descripción. Opcionalmente, se pueden enlazar a las entidades afectadas.

Notación para tipos enumerados

Definen un tipo que puede ser usado en los atributos de las clases entidades.

Se utiliza el estereotipo «Enumerado» o «Enum»

Los atributos son los posibles valores.

Contenido

  • Introducción
  • Notación UML
  • Diagramas de clases
  • Diagramas de objetos
  • Creación de modelos conceptuales

Objetos y enlaces

Objeto: Cada ocurrencia o instancia de una clase.

Enlaces: Cada ocurrencia o instancia de una asociación.

Objetos y enlaces

Objeto: Cada ocurrencia o instancia de una clase.
Enlaces: Cada ocurrencia o instancia de una asociación.

Notación para objetos y enlaces en UML

Notación para objetos y enlaces en UML

Facturas: múltiples objetos sin identificarlos individualmente.

Notación para clases asociación en UML

Ejemplo: las horas que trabaja un empleado en un proyecto no son una propiedad ni del empleado ni del proyecto, sino de la asociación entre ambos.

Contenido

  • Introducción
  • Notación UML
  • Diagramas de clases
  • Diagramas de objetos
  • Creación de modelos conceptuales

Creación de modelos conceptuales

Pasos recomendados:

  1. Analizar la información sobre el dominio del problema (glosario) y los requisitos.
  2. Identificar posibles entidades y atributos.
  3. Identificar posibles asociaciones.
  4. Construir incrementalmente el modelo conceptual e identificar las multiplicidades de las asociaciones.
  5. Identificar clasificaciones entre entidades con propiedades (atributos y/o asociaciones) comunes.
  6. Identificar composiciones entre entidades.
  7. Añadir las restricciones que no puedan expresarse gráficamente.
  8. Validar con posibles escenarios mediante diagramas de objetos.
  9. Registrar todos aquellos problemas semánticos que deban ser aclarados con clientes y usuarios.

Herramientas

Existen muchas herramientas para crear modelos UML.

  • PlantUML: Lenguaje para describir modelos UML
  • VS Code: Editor para escribir modelos
  • Draw.io: Herramienta web con interfaz gráfica para desarrollar modelos

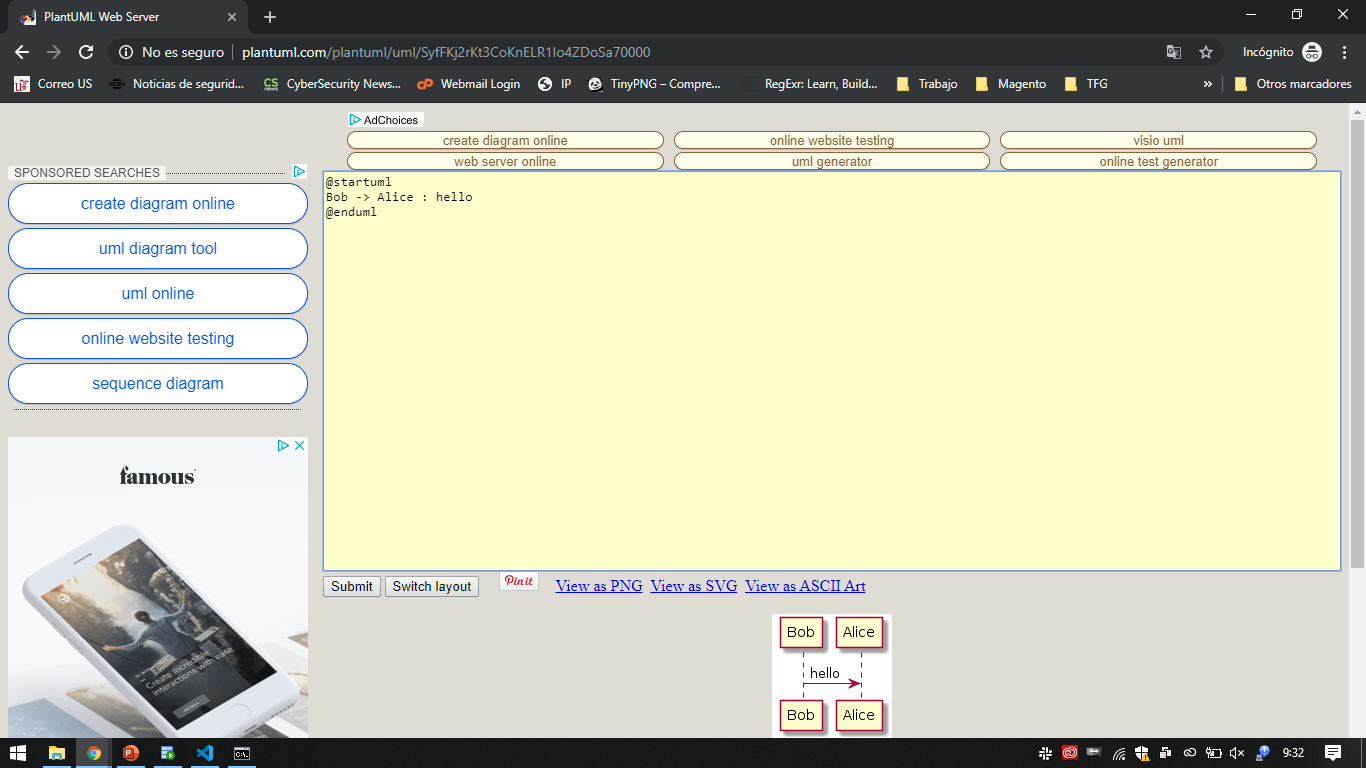

Editor en línea y documentación

Enlace | Documentación

Instalación VS Code + PlantUML

Tutorial de instalación: https://videos.us.es/playlist/dedicated/181227451/1_isfiic9l/1_8l51etme

(Disponible en el canal de IISSI en videos.us.es)

Conclusiones

El modelado conceptual se usa en análisis para comprender el dominio del problema y reducir errores antes de implementar.

Cada elemento del modelo debe tener trazabilidad explícita con requisitos de información y reglas de negocio.

El estándar principal utilizado es UML, especialmente con diagramas de clases y diagramas de objetos.

Modelar bien mejora la comunicación con usuarios y facilita una solución más coherente.

Conclusiones

En diagramas de clases, los conceptos clave son clase entidad, atributo, asociación, rol y multiplicidad.

La generalización/especialización permite factorizar propiedades comunes y expresar jerarquías del dominio.

Composición y agregación representan relaciones todo-parte con distinta fuerza semántica.

Las restricciones y tipos enumerados completan la semántica cuando la notación gráfica no es suficiente.

Conclusiones

Los diagramas de objetos y enlaces permiten validar el modelo con escenarios concretos.

La creación del modelo debe ser incremental: identificar entidades, asociaciones, multiplicidades, clasificaciones y restricciones.

Es clave registrar problemas semánticos para validarlos con clientes y usuarios antes de avanzar.

Un modelo conceptual sólido es la base para el posterior diseño de bases de datos y del sistema de información.
