Espectáculos

Requisitos

Catálogo de Requisitos

La transcripción que aparece a continuación corresponde a una entrevista realizada al gerente de un teatro para determinar los objetivos y requisitos de una aplicación web que gestione la programación anual de espectáculos y venta de entradas a dichos espectáculos.

Entrevista

  • Cuestión: Para empezar, hábleme de los espectáculos. Me interesa conocer la información que debe gestionarse por parte de la aplicación web.
    • Respuesta: De acuerdo, los espectáculos que se programan en nuestro teatro pueden ser de distinto tipo (p.e. “Concierto”, “Opera”, .. ). Cada espectáculo es de un tipo.
  • Cuestión: ¿Qué información desea recoger de los espectáculos?
    • Respuesta: Básicamente, su denominación, tipo, duración y fecha y hora en las que se representan. Un espectáculo puede tener varias representaciones.
  • Cuestión: ¿Puede haber más de una representación el mismo día?
    • Respuesta: Sí, hay días con más de una representación pero nunca del mismo espectáculo.
  • Cuestión: ¿Algo más acerca de los espectáculos?
    • Respuesta: Se me olvidaba, también quiero guardar el precio. Cada tipo de espectáculo tiene un precio de la entrada.
  • Cuestión: ¿El precio varía según tipo de espectáculo?
    • Respuesta: Sí, pero también depende de la zona del teatro donde esté situada la localidad.
  • Cuestión: Acláreme esto, por favor.
    • Respuesta: El teatro está dividido en zonas. Las localidades más caras corresponden a la zona mejor situada, es decir la zona de “Patio”. Otras zonas son “1 de Balcón”, “1 de Terraza” etc. Cada zona tiene distinto precio.
  • Cuestión: En definitiva ¿el precio depende del tipo de espectáculo y zona del teatro?
    • Respuesta: Así es. También quiero conocer las localidades vendidas para cada representación.
  • Cuestión: ¿Hablamos de las entradas?
    • Respuesta: Una entrada es una localidad para una representación. Dentro de cada zona las localidades se identifican por fila y butaca (p.e. “fila 2, butaca 3 de Patio”, “fila 2, butaca 3 de 1 de Balcón”, …)
  • Cuestión: ¿Quiere que se puedan adquirir las entradas únicamente a través de la web?
    • Respuesta: No, seguiremos vendiendo entradas en taquilla. Además algunas entadas se regalan como invitación. Necesito saber el medio o canal por el que se han adquirido las entradas ya sea web, taquilla o invitación.
  • Cuestión: ¿Qué información quiere almacenar de las entradas?
    • Respuesta: La fecha y hora de compra, el canal por el que se ha adquirido, representación, fila y butaca que le corresponde y el precio de compra al que se ha adquirido ya que puede variar con el paso del tiempo.
  • Cuestión: ¿Algo más?
    • Respuesta: Creo que en principio es todo. Como ya le comenté, queremos que tanto la planificación de espectáculos como la venta de entradas estén gestionados por la aplicación y se puedan consultar a través de Internet.

Modelo conceptual

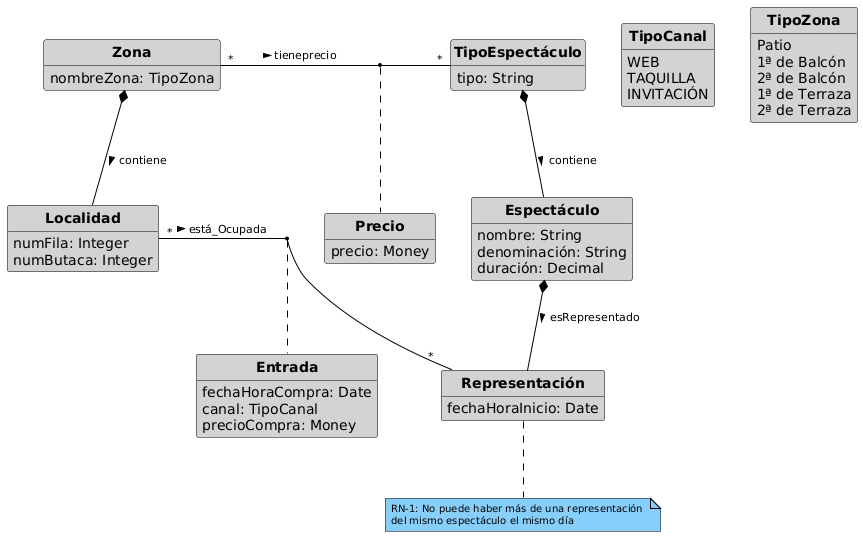

Diagrama de clases

Diagrama de clases

Modelo relacional

Intensión

TiposEspectaculos(tipoEspectaculoId, tipo)
	PK(tipoEspectaculoId)
Zonas(zonaId, nombreZona)
	PK(zonaId)
Precios(precioId, zonaId, tipoEspectaculoId, precio)
	PK(precioId)
	FK(zonaId) / Zonas
	FK(tipoEspectaculoId) / TiposEspectaculos
Localidades(localidadId, zonaId, numFila, numButaca)
	PK(localidadId)
	FK(zonaId) / Zonas
	AK(zonaId, numFila, numButaca)
Espectaculos(espectaculoId, tipoEspectaculoId, nombre, denominacion, duracion)
	PK(espectaculoId)
	FK(tipoEspectaculoId) / TiposEspectaculos
Representaciones(representacionId, espectaculoId, fechaHoraInicio)
	PK(representacionId)
	FK(espectaculoId) / Espectaculos
	AK(espectaculoId, fechaHoraInicio)
Entradas(entradaId, representacionId, localidadId, fHoraCompra, canal, pCompra)
	PK(entradaId)
	FK(representacionId) / Representaciones
	FK(localidadId) / Localidades
	AK(representacionId, localidadId)

Extensión (fragmento)

TiposEspectaculos = { (te1, "Concierto") }
Zonas = { (z1, "Patio"), (z2, "Primera Balcón") }
Precios = { (p1, z1, te1, 50), (p2, z2, te1, 100) }
Localidades = { (l1, z1, 5, 12), (l2, z2, 1, 6) }
Espectaculos = { (e1, te1, "Concierto de ACDC", "Festival", 2.5) }
Representaciones = { (r1, e1, "2024-10-15 20:00"), (r2, e1, "2024-10-16 20:00") }
Entradas = { (en1, r1, l1, "2024-10-10 18:00", "Web", 50), (en2, r2, l2, "2024-10-11 15:00", "Invitación", 0) }

Álgebra relacional

  • Precios por zona y tipo:
\[PZT \leftarrow Precios \NatJoin Zonas \NatJoin TiposEspectaculos\]
  • Localidades por zona/tipo/representación:
\[PZTRL \leftarrow PZT \NatJoin Localidades\]
  • Entradas por representación:
\[numER \leftarrow \Group{\operatorname{COUNT}(*)}{representacionId}(Entradas \NatJoin Representaciones)\]
  • Representaciones con espectáculos:
\[RE \leftarrow Representaciones \NatJoin Espectaculos\]
  • Número de representaciones por espectáculo:
\[numRE \leftarrow \Group{\operatorname{COUNT}(*)}{espectaculoId}(Representaciones \NatJoin Espectaculos)\]
  • Recaudación por representación:
\[Recaudaciones \leftarrow \Group{\operatorname{SUM}(pCompra)}{representacionId}(Entradas)\]
  • Localidades vendidas en r3:
\[LocR3 \leftarrow \Group{\operatorname{COUNT}(localidadId)}{representacionId}(\Sel{representacionId=3}(Entradas))\]
  • Entradas por invitación:
\[EntradasInvitacion \leftarrow \Sel{canal=\text{Invitacion}}(RE \NatJoin Entradas)\]

Modelo Tecnológico (MariaDB)

Modelo tecnológico (MariaDB)

Para crear el esquema de la base de datos en MariaDB se puede usar el siguiente script:

Script SQL para crear la base de datos

Script SQL para la carga inicial de datos

Para cargar los datos de prueba se puede usar el siguiente script:

Consultas

Para crear las consultas SQL de las expresiones en Álgebra relacional se puede usar el siguiente script:

SQL Avanzado

Para comprobar que la fecha de compra de una entrada es anterior a la fecha de la representación tenemos que usar triggers. El siguiente script muestra cómo se implementa un procedimiento almacenado que hace la comprobación y después se crean dos triggers, uno que hace la comprobación al insertar y otro al actualizar:
