Modelo Conceptual

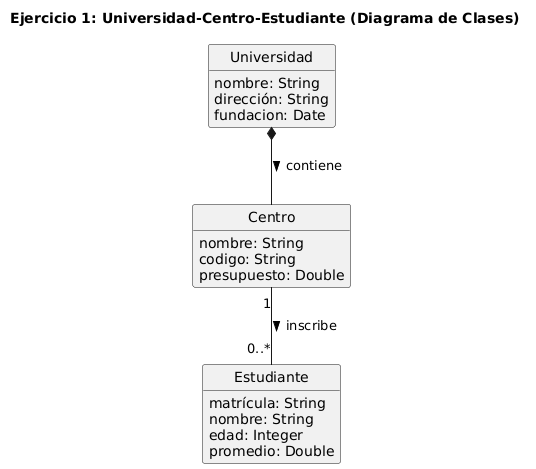

Diagrama de Clases

Intensión (Esquema Relacional)

La transformación UML → Relacional genera tres relaciones con claves primarias y foráneas:

Universidades(universidadId, nombre, dirección, fundación)
    PK(universidadId)

Centros(centroId, universidadId, nombre, código, presupuesto)
    PK(centroId)
    FK(universidadId)/Universidades

Estudiantes(estudianteId, centroId, matrícula, nombre, edad, promedio)
    PK(estudianteId)
    AK(matrícula)
    FK(centroId)/Centros

Extensión (RELAX Calculator)

Universidades = {
  (u1, 'UNAM', 'Ciudad de México', 1910-09-22),
  (u2, 'ITESM', 'Monterrey', 1943-01-01)
}

Centros = {
  (f1, u1, 'Ingeniería', 'FI01', 5000000.50),
  (f2, u1, 'Derecho', 'FD02', 3500000.25),
  (f3, u1, 'Medicina', 'FM03', 7500000.75),
  (f4, u2, 'Negocios', 'EN01', 4200000.00),
  (f5, u2, 'Ingeniería', 'IE02', 6100000.20)
}

Estudiantes = {
  (e1, f1, '2023001', 'Ana', 20, 8.7),
  (e2, f1, '2023002', 'Luis', 21, 8.1),
  (e3, f2, '2023003', 'María', 19, 9.2),
  (e4, f2, '2023004', 'Carlos', 22, 7.8),
  (e5, f3, '2023005', 'Elena', 20, 9.5),
  (e6, f4, '2023006', 'Roberto', 23, 8.9),
  (e7, f5, '2023007', 'Sofia', 21, 9.1),
  (e8, f5, '2023008', 'Diego', 19, 8.3)
}

Álgebra Relacional

Para simplificar la notación hacemos los siguientes renombrados:

\[U \leftarrow \Ren{U(uid,n,d,f)}(Universidades)\] \[C \leftarrow \Ren{C(cid,uid,n,c,p)}(Centros)\] \[E \leftarrow \Ren{E(eid,cid,m,n,e,p)}(Estudiantes)\]

Enunciados de consultas:

  1. Estudiantes con edad mayor a 20 años
  2. Centros con presupuesto superior a 5 millones
  3. Nombres y edades de estudiantes
  4. Universidades fundadas después del año 2000
  5. Estudiantes con promedio mayor o igual a 9.0
  6. Centros de la Universidad Nacional (uid = u1)
  7. Estudiantes con información de sus centros
  8. Número de estudiantes por centro
  9. Promedio de calificaciones por centro
  10. Mejor promedio por universidad

Soluciones:

1. Estudiantes con edad mayor a 20 años

\[\Sel{edad > 20}(E)\]
Resultado: {
  (e2, f1, '2023002', 'Luis', 21, 8.1),
  (e4, f2, '2023004', 'Carlos', 22, 7.8),
  (e6, f4, '2023006', 'Roberto', 23, 8.9),
  (e7, f5, '2023007', 'Sofia', 21, 9.1),
  (e8, f5, '2023008', 'Diego', 19, 8.3)
}

2. Centros con presupuesto superior a 5 millones

\[\Sel{p > 5000000}(C)\]
Resultado: {
  (f3, u1, 'Medicina', 'FM03', 7500000.75),
  (f5, u2, 'Ingeniería', 'IE02', 6100000.20)
}

3. Nombres y edades de estudiantes

\[\Proj{n, e}(E)\]
Resultado: {
  ('Ana', 20), ('Luis', 21), ('María', 19), ('Carlos', 22),
  ('Elena', 20), ('Roberto', 23), ('Sofia', 21), ('Diego', 19)
}

4. Universidades fundadas después del año 2000

\[\Sel{f > 2000-01-01}(U)\]
Resultado: {
  (u2, 'ITESM', 'Monterrey', 2001-01-01)
}

5. Estudiantes con promedio mayor o igual a 9.0

\[\Sel{p \geq 9.0}(E)\]
Resultado: {
  (e3, f2, '2023003', 'María', 19, 9.2),
  (e5, f3, '2023005', 'Elena', 20, 9.5),
  (e7, f5, '2023007', 'Sofia', 21, 9.1)
}

6. Centros de la Universidad Nacional (uid = u1)

\[\Sel{uid = u1}(C)\]
Resultado: {
  (f1, u1, 'Ingeniería', 'FI01', 5000000.50),
  (f2, u1, 'Derecho', 'FD02', 3500000.25),
  (f3, u1, 'Medicina', 'FM03', 7500000.75)
}

7. Estudiantes con información de sus centros

\[E \NatJoin C\]
Resultado: {
  (e1, f1, u1, '2023001', 'Ana', 20, 8.7, 'Ingeniería', 'FI01', 5000000.50),
  (e2, f1, u1, '2023002', 'Luis', 21, 8.4, 'Ingeniería', 'FI01', 5000000.50),
  (e3, f2, u1, '2023003', 'María', 19, 9.2, 'Derecho', 'FD02', 3500000.25),
  ...
}

8. Número de estudiantes por centro

\[\Group{cid,COUNT(eid)}{cid}(E)\]
Resultado: {
  (f1, 3), (f2, 2), (f3, 1), (f4, 1), (f5, 1)
}

9. Promedio de calificaciones por centro

\[\Group{cid,AVG(p)}{cid}(E)\]
Resultado: {
  (f1, 8.43), (f2, 8.5), (f3, 9.5), (f4, 8.9), (f5, 9.1)
}

10. Mejor promedio por universidad

\[\Group{U.uid,MAX(E.p)}{U.uid}(E \NatJoin C \NatJoin U)\]
Resultado: {
  (u1, 9.5), (u2, 9.1)
}
