Modelo Conceptual

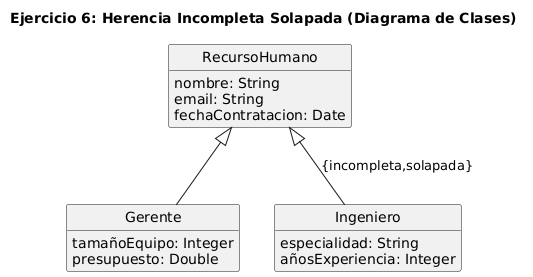

Diagrama de Clases

Modelo Relacional. Intensión

RecursosHumanos(recursoId, nombre, email, fechaContratacion, esGerente, tamañoEquipo, presupuesto, esIngeniero, especialidad, añosExperiencia) PK(recursoId)


toc_sticky: true
```text
RecursosHumanos = {
    (r1, 'Carlos Ruiz', 'carlos@empresa.com', 2020-01-15, true, 15, 500000.0, false, null, null),
    (r2, 'Laura Gómez', 'laura@empresa.com', 2021-03-10, false, null, null, true, 'Backend', 5),
    (r3, 'Miguel Torres', 'miguel@empresa.com', 2019-06-01, true, 8, 200000.0, true, 'Arquitectura', 10),
    (r4, 'Patricia López', 'patricia@empresa.com', 2022-09-15, false, null, null, false, null, null),
    (r5, 'Ana Martín', 'ana@empresa.com', 2020-05-20, true, 12, 350000.0, false, null, null),
    (r6, 'David Chen', 'david@empresa.com', 2021-11-08, false, null, null, true, 'Frontend', 3),
    (r7, 'Sofía Herrera', 'sofia@empresa.com', 2018-02-14, true, 20, 800000.0, true, 'DevOps', 12),
    (r8, 'Roberto Vega', 'roberto@empresa.com', 2023-01-10, false, null, null, true, 'Mobile', 2),
    (r9, 'Carmen Díaz', 'carmen@empresa.com', 2022-07-03, false, null, null, false, null, null),
    (r10, 'Luis Moreno', 'luis@empresa.com', 2019-09-25, true, 6, 180000.0, true, 'Security', 8)
}

Álgebra relacional

Enunciados

1. Obtener todos los recursos humanos que son gerentes

2. Obtener todos los recursos humanos que son ingenieros

3. Obtener recursos humanos que son tanto gerentes como ingenieros

4. Obtener el nombre y especialidad de ingenieros con más de 5 años de experiencia

5. Obtener gerentes con presupuesto superior a 300,000

6. Obtener recursos humanos contratados en 2021

7. Obtener el presupuesto promedio de todos los gerentes

8. Obtener el gerente con el equipo más grande

9. Obtener recursos humanos que no están especializados

10. Obtener todas las especialidades de ingenieros únicas

Soluciones

Renombramiento de relación:

\[RH \leftarrow \Ren{RH(rid,nom,ema,fec,esG,tam,pre,esI,esp,exp)}(RecursosHumanos)\]

Relaciones intermedias:

\[Gerentes \leftarrow \Sel{esG = true}(RH)\] \[Ingenieros \leftarrow \Sel{esI = true}(RH)\] \[RecursosGenéricos \leftarrow \Sel{esG = false \land esI = false}(RH)\]

1. Obtener todos los recursos humanos que son gerentes

\[Gerentes\]
Resultado: {
    (r1, 'Carlos Ruiz', 'carlos@empresa.com', 2020-01-15, true, 15, 500000.0, false, null, null),
    (r3, 'Miguel Torres', 'miguel@empresa.com', 2019-06-01, true, 8, 200000.0, true, 'Arquitectura', 10),
    (r5, 'Ana Martín', 'ana@empresa.com', 2020-05-20, true, 12, 350000.0, false, null, null),
    (r7, 'Sofía Herrera', 'sofia@empresa.com', 2018-02-14, true, 20, 800000.0, true, 'DevOps', 12),
    (r10, 'Luis Moreno', 'luis@empresa.com', 2019-09-25, true, 6, 180000.0, true, 'Security', 8)
}

2. Obtener todos los recursos humanos que son ingenieros

\[Ingenieros\]
Resultado: {
    (r2, 'Laura Gómez', 'laura@empresa.com', 2021-03-10, false, null, null, true, 'Backend', 5),
    (r3, 'Miguel Torres', 'miguel@empresa.com', 2019-06-01, true, 8, 200000.0, true, 'Arquitectura', 10),
    (r6, 'David Chen', 'david@empresa.com', 2021-11-08, false, null, null, true, 'Frontend', 3),
    (r7, 'Sofía Herrera', 'sofia@empresa.com', 2018-02-14, true, 20, 800000.0, true, 'DevOps', 12),
    (r8, 'Roberto Vega', 'roberto@empresa.com', 2023-01-10, false, null, null, true, 'Mobile', 2),
    (r10, 'Luis Moreno', 'luis@empresa.com', 2019-09-25, true, 6, 180000.0, true, 'Security', 8)
}

3. Obtener recursos humanos que son tanto gerentes como ingenieros

\[Gerentes \Inter Ingenieros\]
Resultado: {
    (r3, 'Miguel Torres', 'miguel@empresa.com', 2019-06-01, true, 8, 200000.0, true, 'Arquitectura', 10),
    (r7, 'Sofía Herrera', 'sofia@empresa.com', 2018-02-14, true, 20, 800000.0, true, 'DevOps', 12),
    (r10, 'Luis Moreno', 'luis@empresa.com', 2019-09-25, true, 6, 180000.0, true, 'Security', 8)
}

4. Obtener el nombre y especialidad de ingenieros con más de 5 años de experiencia

\[\Proj{nom, esp}\left(\Sel{exp > 5}(Ingenieros)\right)\]
Resultado: {
    ('Miguel Torres', 'Arquitectura'),
    ('Sofía Herrera', 'DevOps'),
    ('Luis Moreno', 'Security')
}

5. Obtener gerentes con presupuesto superior a 300,000

\[\Sel{pre > 300000}(Gerentes)\]
Resultado: {
    (r1, 'Carlos Ruiz', 'carlos@empresa.com', 2020-01-15, true, 15, 500000.0, false, null, null),
    (r5, 'Ana Martín', 'ana@empresa.com', 2020-05-20, true, 12, 350000.0, false, null, null),
    (r7, 'Sofía Herrera', 'sofia@empresa.com', 2018-02-14, true, 20, 800000.0, true, 'DevOps', 12)
}

6. Obtener recursos humanos contratados en 2021

\[\Sel{fec \geq '2021-01-01' \land fec < '2022-01-01'}(RH)\]
Resultado: {
    (r2, 'Laura Gómez', 'laura@empresa.com', 2021-03-10, false, null, null, true, 'Backend', 5),
    (r6, 'David Chen', 'david@empresa.com', 2021-11-08, false, null, null, true, 'Frontend', 3)
}

7. Obtener el presupuesto promedio de todos los gerentes

\[presPromedio \leftarrow \Group{AVG(pre)}{}(Gerentes)\]
Resultado: {
    (406000.0)  -- (500000 + 200000 + 350000 + 800000 + 180000) / 5
}

8. Obtener el gerente con el equipo más grande

\[tamMax \leftarrow \Group{MAX(tam)}{}(Gerentes)\] \[\Sel{tam = tamMax}(Gerentes)\]
Resultado: {
    (r7, 'Sofía Herrera', 'sofia@empresa.com', 2018-02-14, true, 20, 800000.0, true, 'DevOps', 12)
}

9. Obtener recursos humanos que no están especializados

\[RecursosGenéricos\]
Resultado: {
    (r4, 'Patricia López', 'patricia@empresa.com', 2022-09-15, false, null, null, false, null, null),
    (r9, 'Carmen Díaz', 'carmen@empresa.com', 2022-07-03, false, null, null, false, null, null)
}

10. Obtener todas las especialidades de ingenieros únicas

\[\Proj{esp}(Ingenieros)\]
Resultado: {
    ('Backend'),
    ('Arquitectura'),
    ('Frontend'),
    ('DevOps'),
    ('Mobile'),
    ('Security')
}

Versión PDF disponible
